Descriere

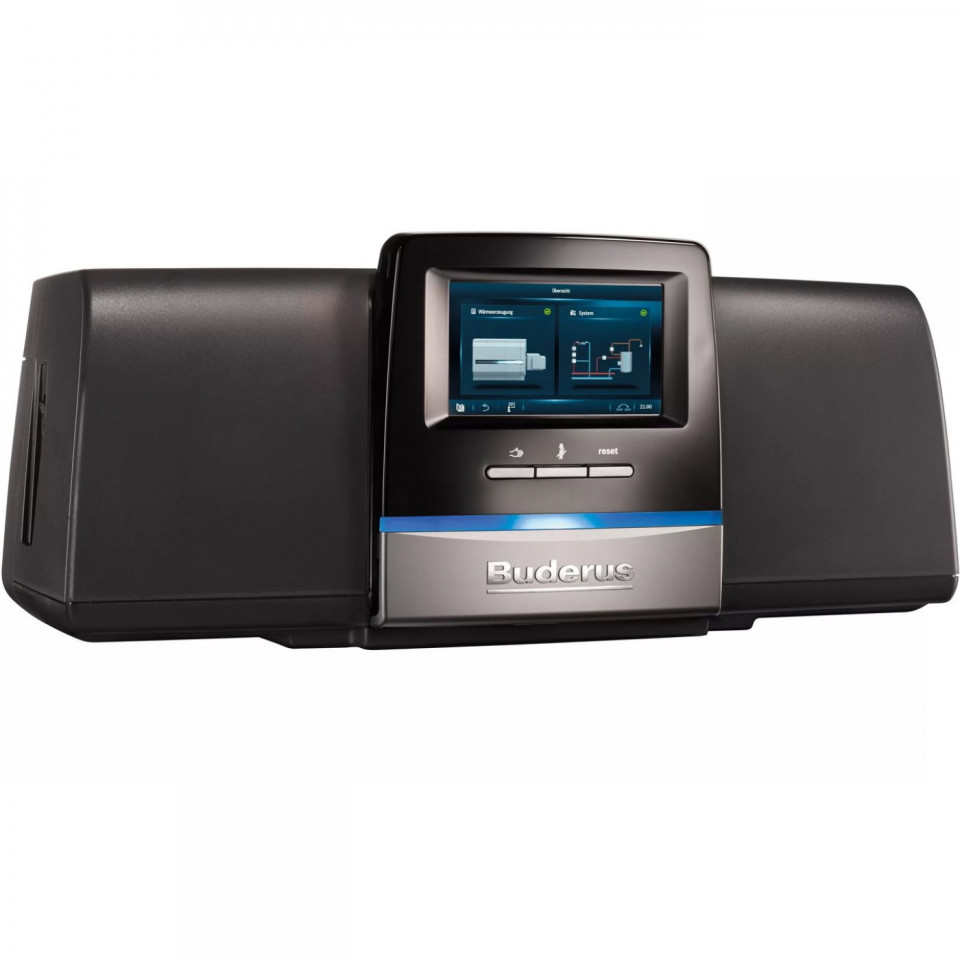

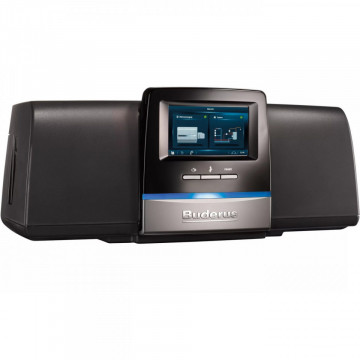

Panou de comanda (conceptie modulara) Buderus Logamatic 5313
Automatizare pentru comandă cazane cu arzător inclus EMS / SAFe.
Sistemul de reglare modular oferă posibilități optime de adaptare și reglare pentru a respecta condițiile de exploatare specifice produsului pentru cazanul de încălzire și echipamentele de încălzire cu un automat de ardere SAFe.
Automatizarea comandă un cazan de încălzire cu ulei EMS sau un cazan de încălzire cu gaz EMS. Comanda opțională a unei pompe de recirculație de modulație pentru cazan se poate realiza prin intermediul unei interfețe 0...10 V.

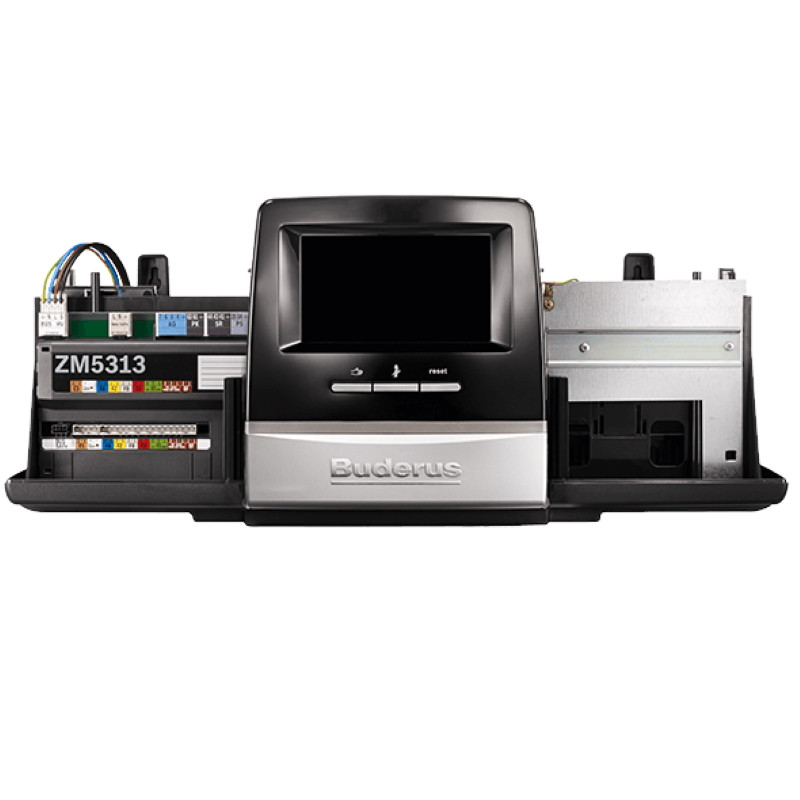

În dotarea de bază, automatizarea include funcțiile de reglare ale unui circuit de încălzire sau ale unui circuit de încălzire mixt/circuit de încălzire fără amestecare și funcția de încălzire a apei potabile. Pentru adaptarea optimă la instalația de încălzire, automatizarea poate fi extinsă cu cel mult 4 module funcționale.
În cazul unei întreruperi de curent, setările parametrilor nu se pierd. Automatizarea reintră în funcțiune după restabilirea alimentării cu tensiune.

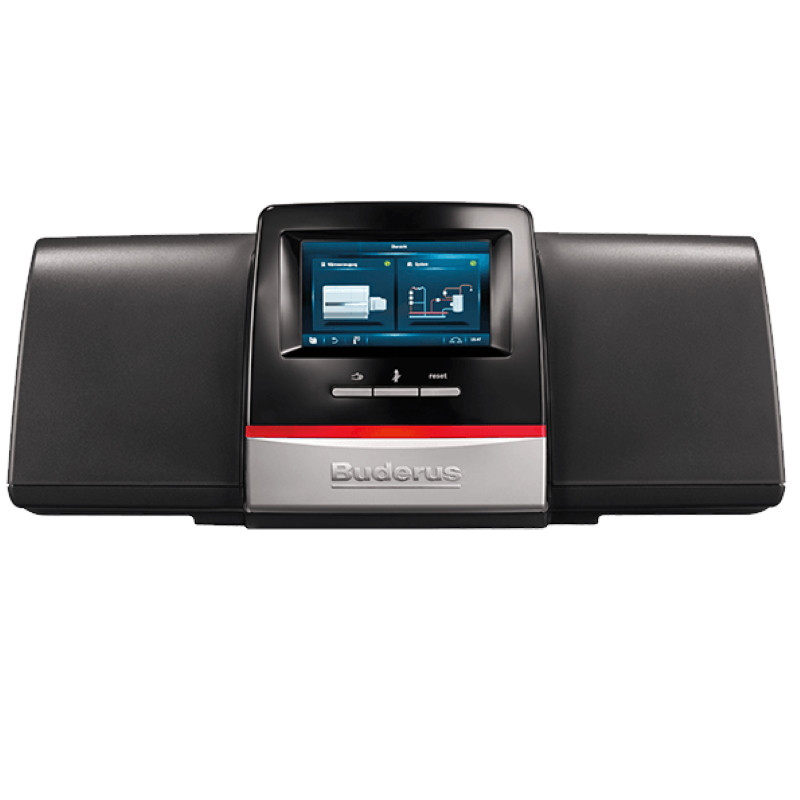

Display tactil de 7 inch Buderus seria Logamatic 5000 – control intuitiv pentru sisteme termice complexe
Prin display-ul tactil robust de 7 inch, Buderus Logamatic 5000 ridică standardul de confort în exploatare și se diferențiază clar în categoria automatizărilor moderne pentru centrale și instalații termice de mare capacitate. Interfața este concepută pentru o utilizare directă și facilă, asemănătoare unui smartphone, reducând timpul de configurare și verificare în centrala termică.
Interfață intuitivă și personalizare rapidă a circuitelor
Structura de meniu organizează clar toate componentele instalației, de la parametrii cazanului și datele circuitelor de încălzire până la prepararea apei calde menajere (ACM) și subansambluri sau substații:
-
Vizualizare hidraulică direct pe ecran: puteți urmări schema hidraulică a unui circuit de încălzire pentru a înțelege rapid starea de funcționare și distribuția agentului termic.
-
Denumiri personalizate: fiecare circuit de încălzire poate primi un nume distinct pe display, astfel încât identificarea zonelor să fie imediată.
-
Tastatură familiară: introducerea etichetelor și a setărilor se face rapid, prin tastatura tactilă similară celei de pe telefonul mobil.
Eficiență în exploatare, monitorizare și acces la distanță
Rezoluția grafică de 800 × 480 pixeli redă clar diagramele, valorile de operare și structura meniurilor, permițând ajustări rapide fără a pierde imaginea de ansamblu asupra instalației.
-
Replicare 1:1 pe tabletă sau PC: imaginea afișată pe display poate fi transmisă prin internet către tablete sau calculatoare, facilitând verificarea și operarea de la distanță.
-
Navigare pe mai multe niveluri: la parametrizare, interogare și citire a datelor automatizării, puteți selecta detaliat circuite individuale și surse de căldură pe niveluri succesive.
-
Scheme hidraulice clare pentru instalatori: reprezentările grafice ale schemelor hidraulice simplifică interpretarea sistemului în timpul punerii în funcțiune, reviziilor și depanării.
Detalii practice și moduri de lucru dedicate
Automatizarea Logamatic 5000 integrează funcții gândite pentru șantier și exploatarea zilnică:
-
Moduri manuale pentru fiecare componentă: aveți acces la niveluri de comandă manuală dedicate tuturor elementelor din sistem.
-
Detașabil în faza de execuție: display-ul tactil se poate scoate în timpul lucrărilor de construcție sau montaj, oferind protecție eficientă pe șantier.
-
Calendar anual: include funcții de programare extinse, precum modul de vacanță, pentru adaptarea regimului termic la perioadele de neutilizare.
-
Ecran de așteptare și ecran principal: în stand-by, ecranul blocat afișează temperatura curentă a cazanului, iar vederea de bază permite trecerea rapidă între generarea căldurii și prezentarea generală a sistemului.
-
Mod Retro la o atingere: printr-o singură atingere puteți comuta interfața în modul Retro, păstrând logica de operare analogică familiară seriei Logamatic 4000.
Indicație pentru instalații cu mai multe generatoare termice
Automatizarea 5311/5313 trebuie reglată împreună cu modulul în cascadă FM-CM în cazul în care există instalații cu mai multe generatoare termice (în cascadă).
