Centrala Condens 5700i W GC5700iW 35 P
Descriere
Centrala termica Bosch Condens GC5700iW 35 P 23 pentru incalzire.
cu arzator modulant din inox (cu preamestec) si suprafata de schimb de caldura din aliaj AL-Si.

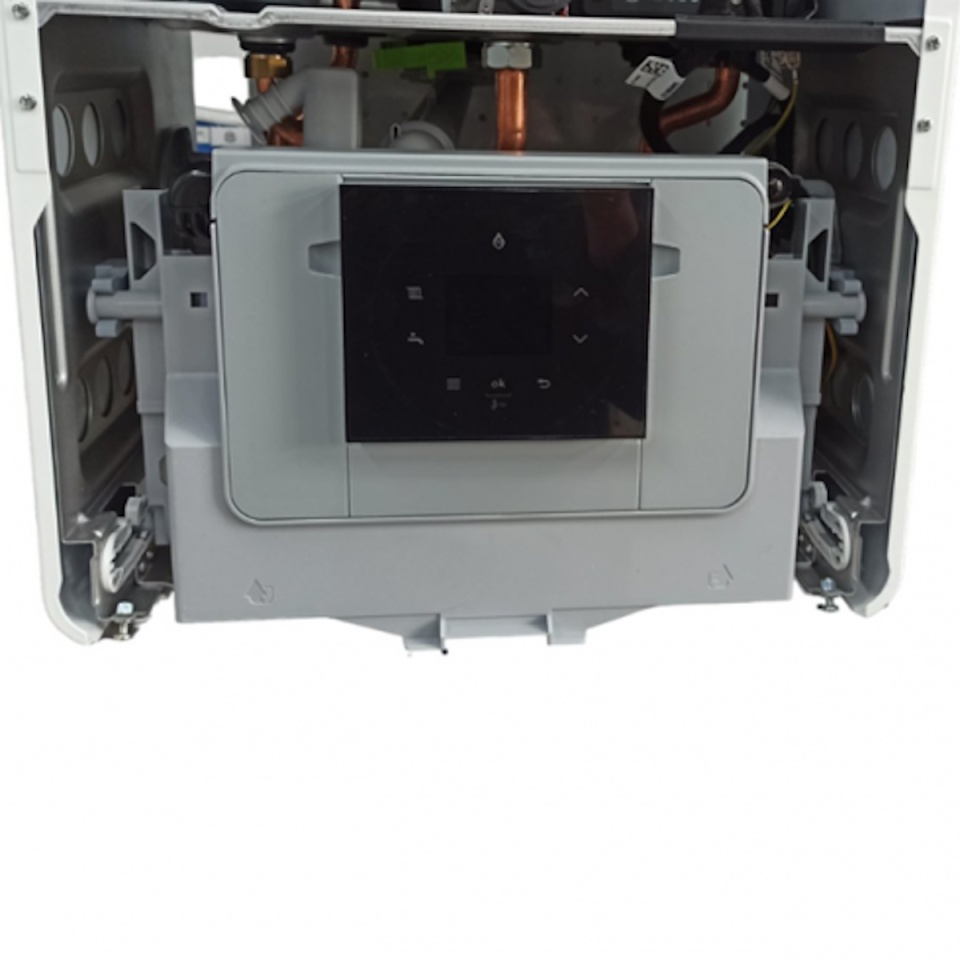

- Noul display color HMI700
- Controler vizibil în timpul funcționării cu un unghi de vizualizare reglabil in pozitie service
- Pompă de circulatie robustă de nouă generație (Taco3G / UMP4L)
- Accesibilitate maximă a schimbătorului de căldură prin capacul de sus și prin capacele frontale/laterale detasabile
- Soluție modulară de conectivitate cu K30
- Pregătit pentru functionare hibrida
- Interval de modulație de până la 1:10 in functie de model
- Eficiență sezonieră ErP 94%
Caracteristici afisaj
- Afișare text integral
- Pictogramă flacără afișaj exterior
- 7 butoane tactile
- Ecran color TFT de 2,4" în format 4:3
- Zona vizibila ~ 50x38 mm
- Rezoluție 320 x 240 pixeli, adâncime de culoare 16 Bit
Pachet de livrare
- Centrală termică în condensație cu gaz
- Placă de fixare
- Furtun supapă de siguranță și sifon pentru condensat
- Set de broșuri pentru documentația produsului
- Material de fixare
In pret este inclus Kit-ul evacuare gaze arse orizontal D=60/100 mm, L=1000 mm cu cot 90° cu puncte masura si flansa pentru montaj pe centrala.
Date tehnice
Putere calorică/sarcină termică
Domeniu de modulație solicitare termică Q 7
Sarcină termică nominală apă caldă QnW 34,4 kW
Sarcină termică nominală max. încălzire Qn 34,4 kW
Putere termică nominală max. (80/60 °C) Pn 33,6 kW
Putere termică nominală max. (50/30 °C) Pcond 35,0 kW
Putere termică nominală max. (40/30 °C) 35,2 kW
Sarcină termică nominală min. încălzire Qmin 5,1 kW
Putere termică nominală min. (80/60 °C) Pmin 5,0 kW
Putere termică nominală min. (50/30 °C) Pmin 5,5 kW
Putere termică nominală min. (40/30 °C) Pmin 5,5 kW
Eficiență
Putere de încălzire max. 80/60 °C 97,7 %
Putere de încălzire max. 50/30 °C 101,6 %
Putere de încălzire max. 40/30 °C 102,3 %
Putere de încălzire min. 80/60 °C 98,3 %
Putere de încălzire min. 50/30 °C 108,3 %
Putere de încălzire min. 40/30 °C 108,8 %
Valoarea de racordare a gazului
Gaz metan G20 (Hi(15 °C) = 9,5 kWh/m3) 3,51 m3/h
Gaze lichefiate (Hi = 12,9 kWh/kg) 1,36 kg/h
Presiune admisă de racordare a gazului
Gaz metan G20 17 - 25 mbar, Gaze lichefiate 25 - 35 mbar
Valori pentru calcularea secțiunii transversale cf. EN 13384
Debit masic al gazelor arse la max./min. Putere termică nominală 15,40/2,48 g/s
Temperatura gazelor arse 80/60 °C la max./min. Putere termică nominală 71/56 °C
Temperatura gazelor arse 40/30 °C la max./min. Putere termică nominală 52/32 °C
Presiunea reziduală de transport 140 Pa
Conţinut de CO2 la sarcina termică nominală max. 9,5 %
Conţinut de CO2 la sarcina termică nominală min. 8,6 %
Conţinut de O2 la sarcina termică nominală max. 3,8 %
Conţinut de O2 la sarcina termică nominală min.5 %
Grupă de valori ale gazelor arse conform G 636/G 635 – G61/G62
Clasa NOx 6
Condensat
Cantitate de condensat max. (TR = 30 °C) 1,7 l/h
Valoarea pH-ului cca. 3,5 - 4,0
Vas expansiune: Presurizare 1,0 bar, Conținut total 12 litri
Apă caldă
Debit volumic max. (dT = 50 K) 15 l/min
Cantitate apă pornire 2,5 l/min
Temperatură apă caldă 60°C
Temperatură max. de intrare apă rece 60°C
Presiune max. admisibilă apă caldă 10 bar.
Presiune de curgere minimă 0,5 bar
Date de autorizare
Nr. ID prod. – CE-0085DM0360
Categorie aparat (tip de gaz) – ll2H3P
Tipul de instalație – C13, C13x, C33, C33x, C43, C43x, C53, C53x, C63, C63x, C83x, C93x, B23, B33, B53P, B23P, C93x
Generalități
Tensiunea electrică 230 Vca, Frecvență 50 Hz
Putere absorbită max. (Standby) 1,9 W
Consum max. de putere electrică (încălzire) 87,5 W
Consum max. de putere absorbită 87,5 W
Indice de eficiență energetică (EEI) pompă circuit de încălzire 0,2
Clasa de valoare limită CEM – B
Nivel emisii sonore în cazul Pmax (cf. NF EN 15036-1, NF EN ISO 9614-1 și standardelor AFNOR RP247) 51 dB(A)
Modalitate de protecție IP IP4XD
Temperatură max. tur 85°C
Presiune de lucru maxim admisibilă (PMS) încălzire 3 bar
Temperatură ambientală admisă termen scurt/termen lung 0-40°C
Cantitate de apă caldă 5,2 l
Greutate (fără ambalaj) 52 kg
Dimensiuni l × H × A 440 × 780 × 365 mm.
