Convector montaj in pardoseala Aquilo F2C 750x240x110

Descriere

Convector montaj in pardoseala Purmo Aquilo F2C 750x240x110

Convector cu montaj în pardoseală Aquilo F2C 1000x240x110 destinaţi încălzirii încăperilor.

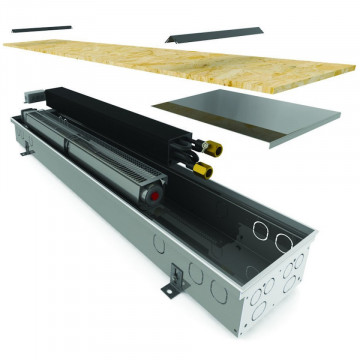

Convectorii cu montaj în pardoseală Aquilo F2C sunt destinaţi încăperilor pentru incalzirea sau pentru racirea acestora. Sunt compuși dintr-un schimbător de căldură din cupru și aluminiu, vopsit standard în culoarea neagră, montat într-o casetă din oţel inoxidabil și vopsită la interior, standard tot în culoarea neagră.

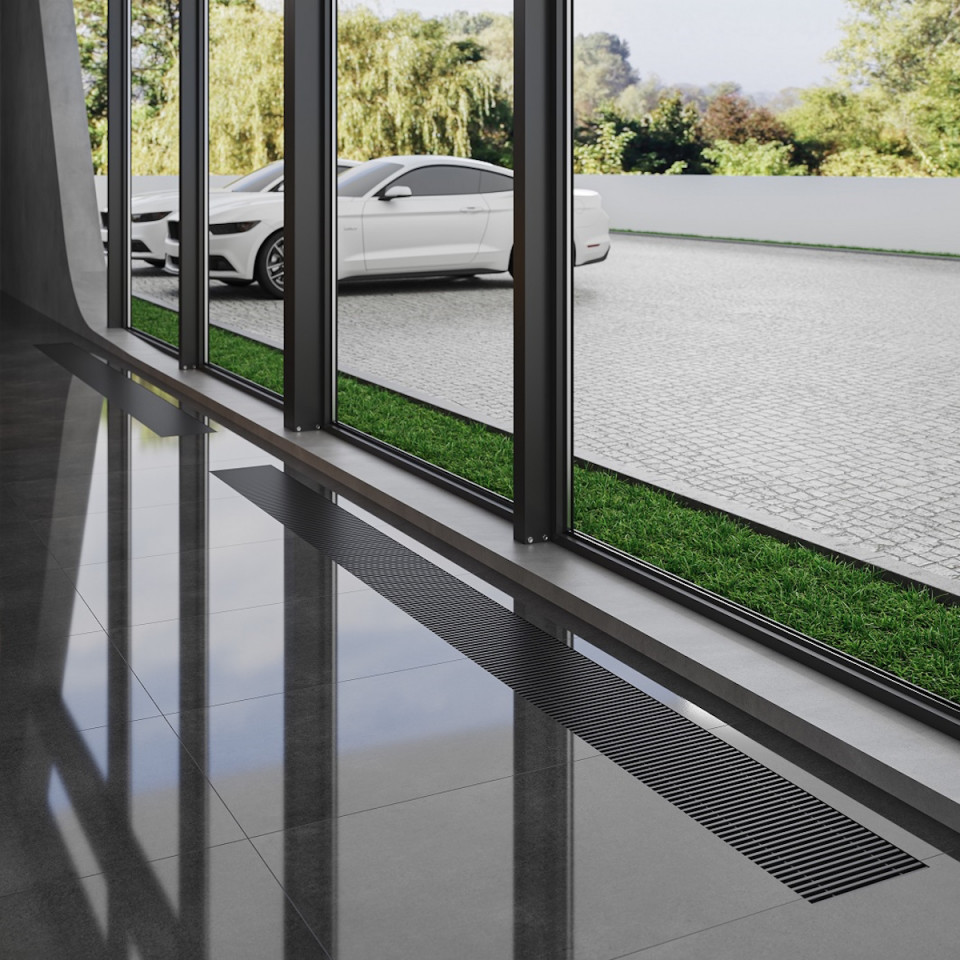

Convectorii Aquilo F2C sunt echipaţi cu ventilatoare silenţioase într-un număr care depinde de lungimea schimbătorului, asigurând un randament termic sporit, fiind alimentate cu tensiune de 12 V și montate în casetă, lângă schimbător. In partea superioară, convectorul este protejat de o grilă de mascare transversală, realizată din lemn sau metal, aceasta se comanda separat.

Racordarea schimbătorului de căldură la instalaţie se face prin 2 orificii cu filet interior G 1”.

Comanda electrică a acestor convectori este realizată de echipamentele electrice, transformatoare de tensiune ( model îngropat sau aparent ) şi termostatele de perete cu posibilitatea de control al ventilatoarelor.

• Materialul schimbătorului: conducte din cupru cu lamele din aluminiu
• Materialul casetei: tablă din oţel inoxidabil, în interior lăcuită prin prăfuire în culoarea neagră RAL9005
• Materialul grilei: fag și stejar, natur sau lăcuit, duraluminiu în diverse culori: natural , auriu, bronz deschis, bronz închis sau negru, oţel inoxidabil
• Racorduri: 2x G ½” – filet interior
• Presiunea de lucru: 10 bar; Temperatura maximă: 110°C; Presiunea de probă: 13 bar

Elementele convectorului: dezaerator manual, canal de evacuare, suporţi de fixare a schimbătorului, set de conexiuni flexibile din oţel inoxidabil, de lungime 10 cm cu filet int / ext ½

Elementele casetei: șuruburi reglaj nivel M8x30 mm cu cap hexagonal interior (pentru lungimea vanei până la 2,5 m -4 buc., peste 2,5 m -6 buc.), 4 ancore pentru beton cu șuruburi de fixare pe casetă, legături pentru branșarea la instalaţia de încălzire centrală + 2 legături pentru branșarea la instalaţia electrică, capac din oţel zincat pentru mascarea branșamentelor la convector, o placă multistratificată care protejează convectorul și racordurile împotriva avarierii sau murdăririi în timpul montajului.

Dotarea convectorului: ventilator interior în variantă simplă sau dublă (un motor alimentează 2 ventilatoare) la tensiunea de 12 V / 50 Hz (numărul de module de ventilatoare utilizat depinde de lungimea convectorului). Pentru că există diferite variante, numărul motoarelor nu trebuie să fie același cu numărul de ventilatoare alimentate de către acestea.

Echipamente electrice necesare şi obligatorii: transformator RAS (~ 230 / 12V) adaptat mărimii convectorului (numărului de motoare), întrerupător manual sau termostat de cameră cu comutator manual sau automat pentru reglarea randamentului pe încălzire şi pe răcire al convectorului prin schimbarea rotaţiilor motorului în 3 trepte (posibilitatea de utilizare a unei telecomenzi). Este interzis a se utiliza F2C direct conectat la reţea 230 V. Obligatoriu a se utiliza transformatoarele RAS.

Date tehnice Aquilo F2C

Putere termica incalzire (la 75/65/20°C) = 1481 W; Putere termica racire (la 6/12/26°C) = 408 W

Dimensiun LxBxH =750 x 240 x 110 mm; Greutate =7.9 kg

Numar ventilatoare =1
