Filtru Y 1 1/2

Descriere

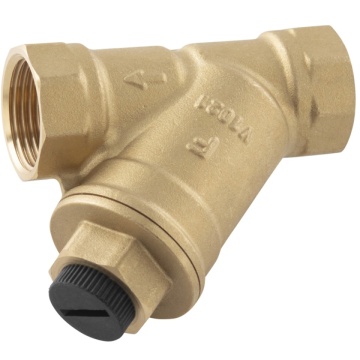

Filtru Y 1 1/2"F din alama cu sita inlocuibila

• Impuritatile retinute se vor sedimenta la partea inferioara, putand fi ulterior purjate
• Filtrul Y reprezinta prima etapa de filtrare din orice sistem (instalatie), filtrarea grosiera
• Sita din inox AISI 304
• Materiale: alama (corpul filtrului si dopul), inox (sita), NBR (garnitura)

Racord: 1/2"

Presiune maxima =15 bar; Temperatura maxima =140^oC

Grad de filtrare: 400 microni

FiltreleY cu cartus filtrant interschimbabil rezolva problemele instalatiilor datorate blocajelor generate de particule in suspensie, avand o gama constuctiva variata adaptata instalatiilor mici, medii si mari.

Particularitatile constructive ale filtrelor Y permit depozitarea impuritatilor in partea inferioara a acestora asigurand o usoara mentenata.

SCOP

Filtrele Y cu cartus filtrant interschimbabil permit atingerea urmatoarelor obiective:

- usoara instalare in sistemele hidraulice;

- usoara mentenanta;

- dimensiuni reduse;

Acestea pot fi montate in orice sistem hidraulic existent sau in constructie.

UTILIZARE

Filtrele Y cu cartus filtrant interschimbabil sunt utilizate in principal in sisteme hidraulice a caror fluide primare pot fi apa calda sau apa racita. Se pot introduce intre flanse.

Se va acorda o atentie deosebita in cazul montarii acestuia in sisteme de filtrare.

Montarea filtrului trebuie sa se faca in asa fel incat capacul port-filtru sa se afle in partea inferioara pentru a favoriza depunerea impuritatilor in pozitie orizontala.

La montaj se va respecta sensul respectand directia sagetii aflate pe corpul filtrului.

Cartusul filtrant este din otel inox AISI 304, se poate curata sau chiar inlocui la nevoie.

Pentru o usoara mentenanta a filtrului acesta va fi incadrat de robineti de sectionare pentru inchiderea circuitului hidraulic.

In imagine se arata cum trebuie montat filtrul Y intr-un circuit hidraulic.

Filtrul trebuie instalati in pozitie orizontala cu capacul port-filtru aflat in partea inferioara.

Filtrul se monteaza in interiorul circuitului respectand sensul sagetii imprimate pe corpul filtrului aceasta indicand directia de curgere a fluidului.

Prevedeti intotdeauna robineti de interceptie pentru a facilita operatiile de intretinere/curatare.
