Descriere

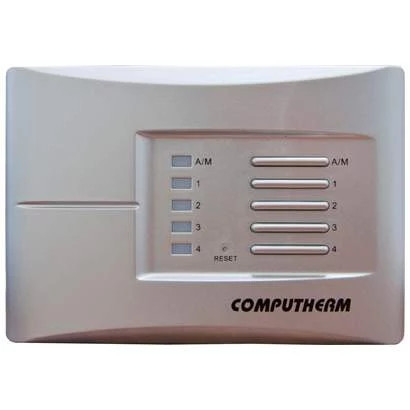

Receptorul Computherm Q4Z poate realiza coordonarea a 1-4 zone de încalzire.

Zonele pot fi comandate independent dar, la nevoie, toate zonele pot functiona si simultan.

Centralele termice au in general un singur racord de termostat. Daca dorim împartirea sistemului de încalzire în mai multe zone, pentru comanda mai multor elemente de executie zonala (pompe, valve termoelectrice etc.) este necesara utilizarea unui astfel de echipament.

Pilotul primeste semnalele de comandã (T1; T2; T3; T4) de la termostate si comanda iesirile elementelor de executie zonale corespunzãtoare (Z1; Z2; Z3; Z4, Z1-2; Z3-4; Z1-4) si porneste centrala (NO; COM).

DATE TEHNICE

• Receptorul poate fi comandat de la orice tip de termostat care are releul de iesire de 230 V AC si curent minim 1 A (0,5 A în caz de sarcina inductiva)
• Tensiune de alimentare: 230V AC; 50 Hz
• Putere absorbitã în regim de asteptare: 0,5 W
• Tensiunea pe iesirile de zona: 230 V AC; 50 Hz
• Curent maxim pe iesirile de zona: 1 A (0,5 A sarcina inductiva)
• Sarcina maxima pe iesirea de cazan: 230 V AC; 50 Hz; 5A (2 A sarcina inductiva)
• Întârzierea pornirii cazanului: 4 min.

Instructiuni utilizare pentru receptorul Computherm Q4Z
