Descriere

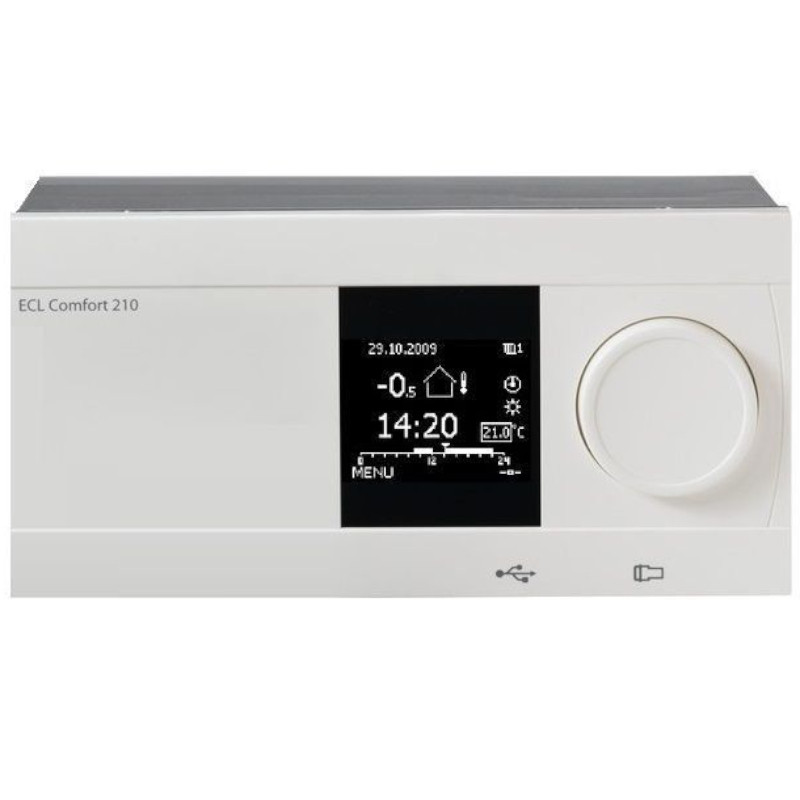

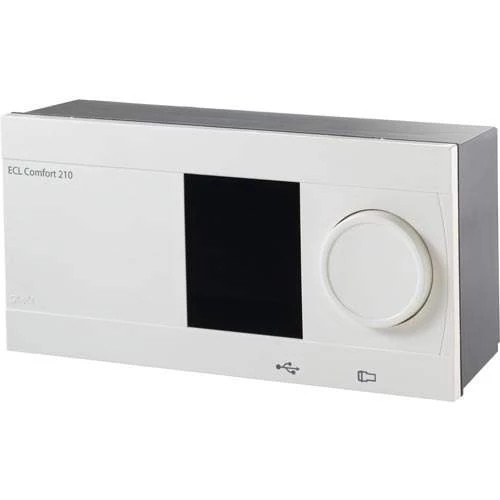

Danfoss ECL Comfort 210 este un regulator electronic de temperatură cu compensare climatică

utilizat în sistemele de termoficare, încălzire centrală şi răcire.

• Se pot obţine economii de energie prin controlul corect al temperaturii pe tur în sistemele de încălzire şi răcire.
• Funcţia de compensare climatică din regulatoarele electronice ECL Comfort măsoară temperatura exterioară şi controlează corespunzător temperatura pe tur la sistemul de încălzire. Sistemul de încălzire cu compensare climatică măreşte nivelul de confort şi economiseşte energie.
• Regulatorul ECL Comfort 210 este configurat cu o aplicaţie selectată folosind o Cheie de aplicaţie ECL. ECL Comfort 210 este proiectat pentru temperaturi confortabile, consum optim de energie, instalare facilă cu ajutorul Cheii de aplicaţie ECL (Plug-and-Play) şi operare prietenoasă cu utilizatorul. Economii mai bune de energie sunt facilitate de compensarea climatică, reglarea temperaturii conform programului , optimizarea şi limitarea temperaturii, debitului şi alimentării cu energie pe tur. În regulator sunt implementate facilităţi precum înregistrarea datelor şi funcţii de alarmă.
• Pot fi controlate până la 3 circuite.
• Regulatorul ECL Comfort 210 este prevăzut cu ieşire electronică pentru reglarea vanei motorizate, ieşire pe releu pentru pompa de circulaţie/reglarea robinetului de comutare, precum şi cu ieşire de alarmă.
• Pot fi conectaţi 6 senzori de temperatură Pt 1000. În plus, la încărcarea aplicaţiei sunt configurate 2 intrări. Configuraţia poate fi intrare senzor de temperatură Pt 1000, intrare analogică (0 – 10 V) sau intrare digitală. Incinta este proiectată pentru montare murală şi pe şină DIN.
• ECL Comfort 210 este un regulator autonom care comunică cu RCU şi alte regulatoare ECL Comfort 210 / 310 prin intermediul magistralei de comunicaţii ECL 485.

⚙️ SPECIFICAȚII ELECTRICE ȘI ALIMENTARE

🔌 INTRĂRI ȘI IEȘIRI

ECL 210 este proiectat pentru a gestiona eficient până la două circuite de încălzire sau apă caldă.

• Ieșiri releu: 4.

• Intrări senzor: 8 (Tip Pt 1000).

• Intrare digitală: Disponibilă (cu posibilitate de încărcare la 12 V).

• Lungime cablu senzor: Maxim 200 m (totalitate cabluri).

• Interfață comunicare: USB (pentru service) și RS485 (protocol ECL 485 pentru conectarea unităților la distanță).

🌡️ CONDIȚII DE MEDIU ȘI PROTECȚIE

🛡️ AVANTAJE ȘI DIFERENȚIERE

• Sistem pe bază de Chei (ECL Key): La fel ca modelul 310, funcționarea este determinată de o cheie de aplicație (seria A2xx), care conține setările specifice pentru schema hidraulică dorită.

• Control în funcție de exterior: Ajustează automat temperatura turului în funcție de temperatura exterioară (curbă de încălzire), asigurând un confort constant și economii semnificative.

• Ecran Grafic Monocrom: Afișaj iluminat cu simboluri clare și meniuri în mai multe limbi, facilitând configurarea fără manual.

• Compact și Robust: Deși are aceleași dimensiuni exterioare ca 310, electronica internă este simplificată pentru a oferi o soluție mai rentabilă pentru proiectele care nu necesită 10 senzori sau conexiune Ethernet integrată.

💡 Notă tehnică:

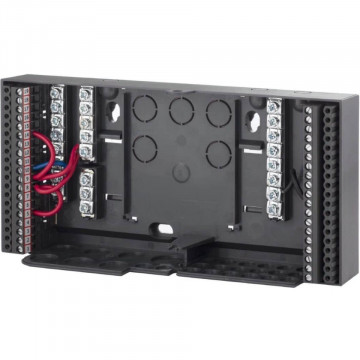

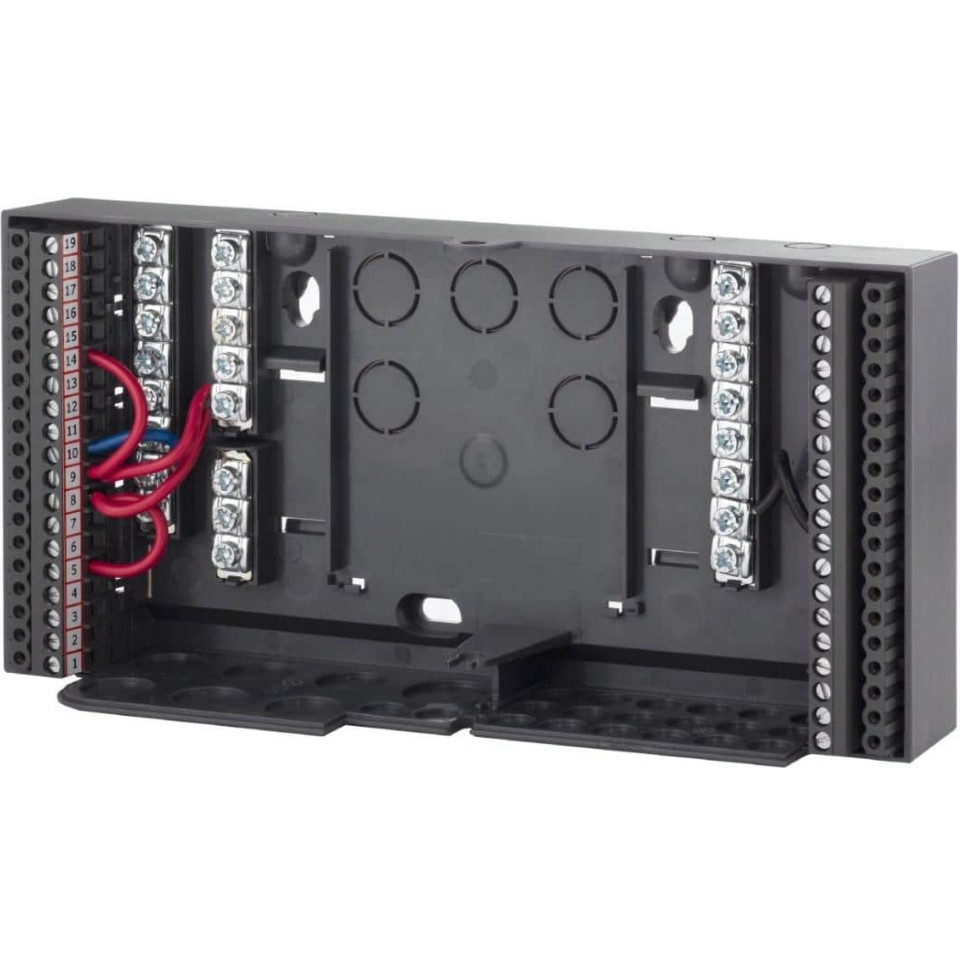

Rețineți că Unitatea de bază (soclul) pentru cablare se comandă separat. ECL Comfort 210 nu dispune de port Ethernet integrat (prezent pe modelul 310), însă permite controlul avansat al pompelor și vanelor de amestec prin intermediul triacurilor și releelor de bord, fiind standardul industrial pentru branșamentele termice de bloc sau vile mari.

Fisa tehnica regulatoare electronice Danfoss ECL Comfort 210, telecomenzi ECA 30, 31
