Descriere

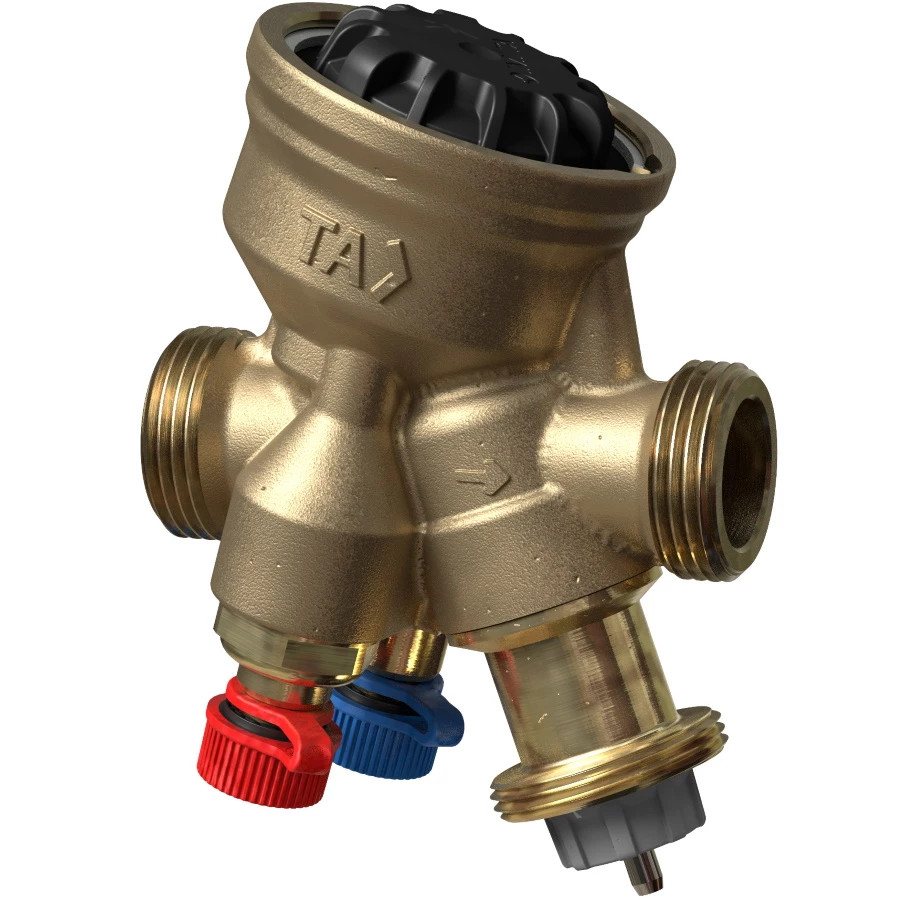

Vană de reglare și echilibrare independentă de presiune (PIBCV) TA-Compact-P DN15.

Regulatorul automat de debit TA-COMPACT-P asigură performanţă pentru o perioadă lungă de timp. Debitul nominal poate fi reglat cu ușurinţă, prevenindu-se depășirea acestuia. TA-COMPACT-P împreună cu instrumentele de măsură, oferă posibilitatea unei diagnoze avansate.

Echilibrare hidraulică perfectă: Debitul nominal poate fi reglat cu ușurinţă, prevenindu-se depășirea acestuia.

Instalare fără restricţii: Forma compactă și dimensiunile reduse simplifică procesul de instalare. Toate funcţiile sunt ușor accesibile.

Controlul total al sistemului: Măsurare cu precizie a debitului și funcţii unice de diagnoză pentru o eficienţă energetică crescută.

Încredere maximă: Rezistenţa la coroziune și riscul scăzut de scurgeri sunt garantate prin folosirea materialelor AMETAL® și oțel inoxidabil.

Aplicaţii: Instalaţii de încălzire şi răcire.

Funcţii:

• Control
• Prereglare (kvs)
• Reglarea presiunii diferențiale
• Măsurare (ΔH, T, q)
• Închidere (poate fi folosită ca vană de izolare pe perioada lucrărilor de întreținere – a se vedea Clasă de etanşare)

Dimensiuni: DN15. Presiune nominală: PN 16

Presiune diferenţială max. (ΔpVmax): 400 kPa = 4 bar. Presiune diferenţială min. (ΔpVmin): DN 10-20: 15 kPa = 0,15 bar; DN 25-32: 23 kPa = 0,23 bar (Valabile pentru poziţia 10, deschis complet. Alte poziţii necesită presiuni diferenţiale mai mici, verificaţi cu HySelect.)

ΔpVmax = Presiunea diferențială maximă admisibilă prin vană pentru care aceasta își îndeplinește funcțiile. ΔpVmin = Presiunea diferențială minimă prin vană pentru care se realizează controlul presiunii diferențiale.

Interval reglare debit: Debitul (qmax) poate fi reglat în intervalul:

• DN 10: 21,5 - 120 l/h
• DN 15 LF: 44 - 245 l/h
• DN 15: 88 - 470 l/h
• DN 20: 210 - 1150 l/h
• DN 25: 370 - 2150 l/h
• DN 32: 800 - 3700 l/h

qmax = l/h pentru fiecare poziție de prereglare și vana complet deschisă.

LF = debit redus

Temperatura max. de lucru: 90°C. Temperatura min. de lucru: -10°C

Fluid de lucru: Apă sau fluide neutre, amestecuri apă-glicol (0-57%).

Cursă: 4 mm

Clasă de etanşare: Nivel de scurgere ≤ 0,01% din debitul maxim qmax (reglare 10) și respectarea sensului de curgere. (Clasa IV conform EN 60534-4).

Caracteristică: Liniară, ideală pentru control on/off.

Material: Corp robinet: AMETAL, Presetupă: AMETAL, Ventil: Alamă CW724R (CuZn21Si3P), Ax: Oţel inoxidabil, Etanşare ax: O-ring EPDM, Regulator de presiune diferențială încorporat: PPS, Membrană: EPDM şi HNBR, Arc: Oţel inoxidabil, O-rings: EPDM.

AMETAL® este un aliaj IMI Hydronic Engineering rezistent la dezincare.

Marcaj: TA, IMI, PN 16, DN şi săgeată sens curgere. Pe roata de manevră gri: TA-COMPACT-P și DN. Pentru versiunea debit redus apare și LF.

Racorduri: Filet exterior conform ISO 228.

Conexiune la servomotor: M30x1.5. Servomotoare: A se vedea EMO T.
