Description

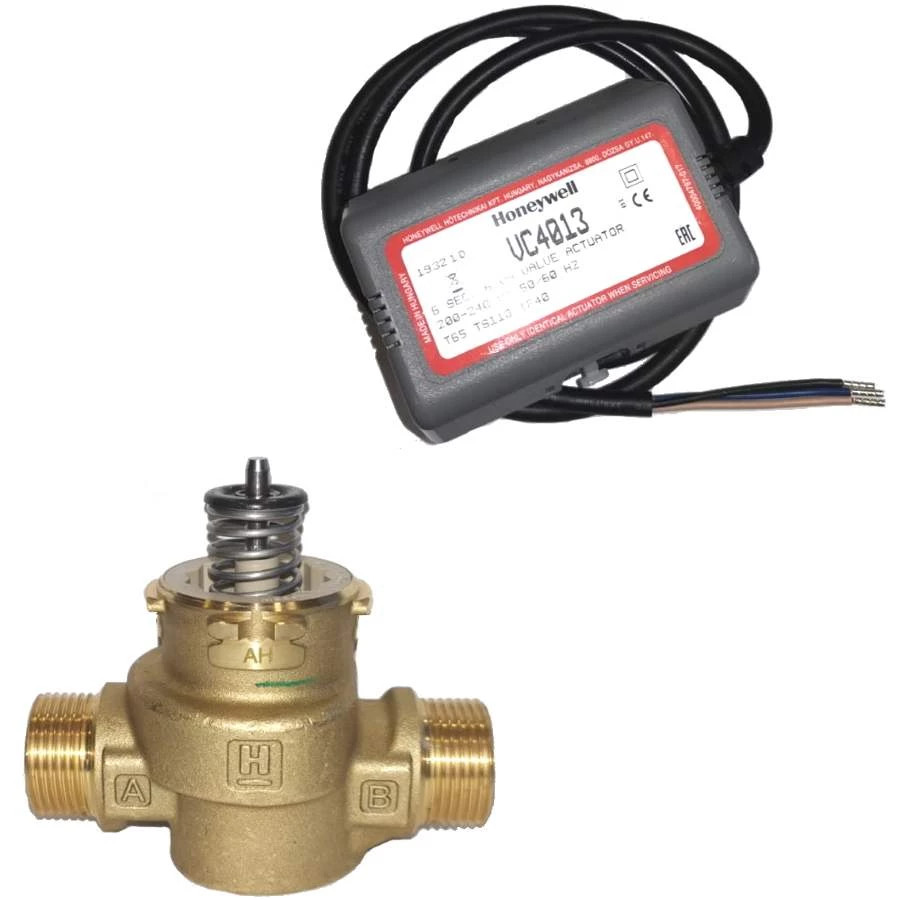

Vana 2 cai AQ1000/U DN25 cu Servomotor VC4013

Vana AH1000/U cu 2 cai Honeywell seria VC:

Tip racord: G 1” filet exterior
Diametru: 25[mm]
Capacitate kvs: 6
Presiune de inchidere: 4 bar
Material corp ventil: - alamă DZR
Mediu lucru: - apă la +2…+95 grd C
presiune nominală: - maximum 20 bar

Servomotor Honeywell VC 4013:

Timp de inchidere  < 7 sec
Alimentare electrica 230 Vca
Servomotoare on/off cu revenire electrică (fără resort arc) la poziţia iniţială.
Temperatură ambiantă de operare: - 0...+65 grd C
Clasa de protecţie: - IP 40
Contact auxiliar: - 1A, basculant (SPDT), funcţie de model
Semnal control VC4x13, VC8x11: - 2 fire conectate permanent + semnal control de la un termostat întrerupător cu 2 fire (SPST)

• Ventile seria VC, cu comanda închis/deschis echilibrate pentru închidere la presiunidiferenţiale mari, fără resort de închidere la căderea tensiunii. Înlocuirea servomotorului seface fără drenarea sistemului sau izolarea ventilului. Prinderea servomotorului pe ventil esterealizată cu sistem baionetă. Camele din interiorul servomotorului decuplează motorul lacapăt de cursă, după acţionarea completă.
• Doar pentru circuite închise.
• Dacă presiunea de închidere (de pompare) este mai mare de 4 bar instalaţia va fi prevăzută curegulator de presiune diferenţială (ex. bypass automat DU145) sau pompe cu turaţie variabilă.
• Presiunea diferenţială/de închidere: - maximum 4 bar
