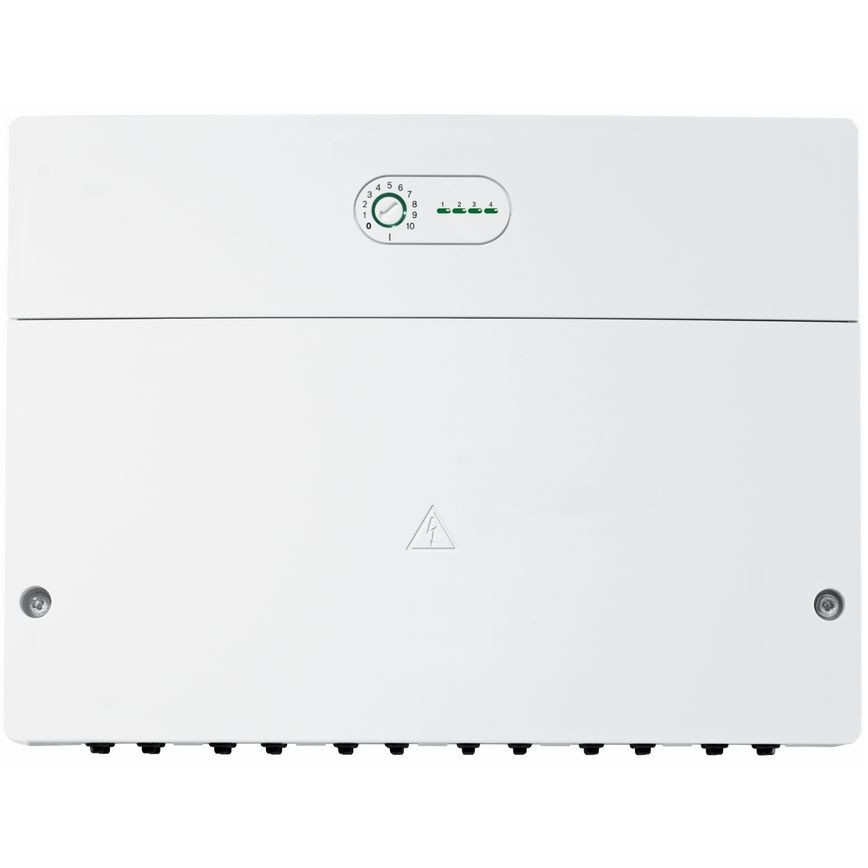

Modul cascada MC400

Description

Modul MC400 pentru conectarea în cascadă

a până la 4 centrale termice Bosch / Buderus: Condens 7000 W / Condens 5000 W, numai in combinatie cu CW400 / Buderus RC300.

Modulul este destinat reglării sistemelor în cascadă, la care se utilizează mai multe centrale termice cu scopul de a obţine o putere calorică mai mare.

Modul este utilizat pentru comanda generatorului termic. pentru înregistrarea temperaturii exterioare, de tur şi de retur.

Configurarea sistemului în cascadă se face cu o unitate de comandă cu interfaţă BUS EMS 2 / EMS plus (nu este posibil la toate unităţile de comandă).

Prin intermediul modulului, puterea totală a cascadei este modulată în funcţie de diferenţa de temperatură dintre temperatura turului (la nivelul buteliei de egalizare hidraulică) şi temperatura nominală a sistemului. În acest sens, aparatele sunt pornite sau oprite succesiv. Aparatele sunt modulate întotdeauna prin intermediul presetării privind puterea şi înregistrează, ca valoare nominală a temperaturii, temperatura nominală maximă posibilă, după caz. Înainte de oprirea unui aparat, modulul activează timp de 2 minute pompa pentru circuitul de încălzire, pentru a aduce aparatul la temperatura de funcţionare. La pornire sau oprire, fiecare centrala produce o creştere semnificativă a puterii. Modulul utilizează aparatul activat anterior pentru a diminua creşterea puterii. În acest sens, la început, modulul modulează primul aparat până la puterea maximă. Dacă ulterior este activat un alt aparat, simultan, acesta reduce puterea primului aparat. Astfel, al doilea aparat nu mai produce creşterea puterii totale. În cazul unui necesar de putere suplimentar, modulul măreşte din nou puterea primului aparat. Puterea celui de-al doilea aparat rămâne la valoarea minimă. Modularea are loc la nivelul celui de-al doilea aparat numai după ce primul aparat a atins din nou puterea maximă. Această situaţie continuă în funcţie de necesarul de putere, până când toate aparatele funcţionează la putere maximă. Dacă puterea furnizată este prea mare, modulul reduce puterea ultimului aparat pornit până la valoarea minimă. După aceea, este modulat aparatul pornit anterior (care funcţionează încă la putere maximă) până când puterea acestuia este redusă la valoarea rămasă a ultimului aparat. Abia atunci este oprit ultimul aparat, penultimul aparat fiind setat simultan la putere maximă. Astfel, se evită o reducere bruscă a puterii totale. Dacă temperatura de funcţionare rămâne la o valoarea prea ridicată, acest lucru continuă până când sunt oprite toate aparatele. La încheierea cerinţei de căldură, sunt oprite simultan toate centralele termice.

Date tehnice MC400

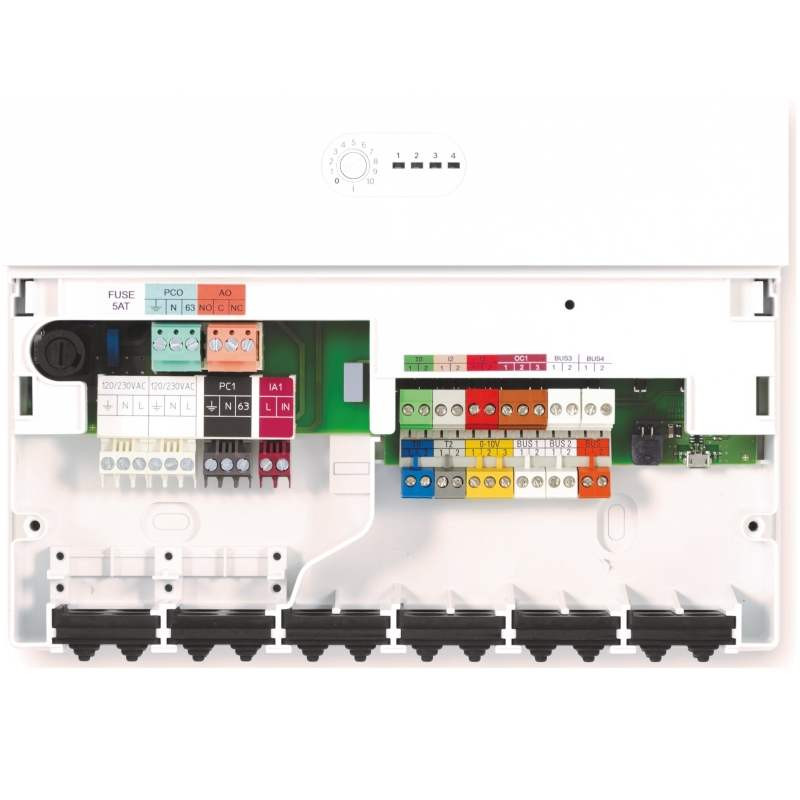

Secţiune transversală maximă a conductoarelor: Bornă de legătură 230 V 2,5 mm² / Bornă de legătură tensiune joasă 1,5 mm²
Tensiuni nominale: BUS 15 V CC (protejat împotriva inversării polarităţii) / Tensiune de reţea modul  230 V CA, 50 Hz / Unitate de comandă 15 V CC (protejat împotriva
inversării polarităţii) / Pompe şi amestecătoare 230 V CA, 50 Hz.
Siguranţă 230 V, 5 AT
Interfaţă BUS EMS 2 / EMS plus
Putere absorbită -standby < 1,0W. Putere maximă la ieşire 1.100W
Putere maximă la ieşire per racord: PC0, PC1: 400 W (pompe de înaltă eficienţă permise; max. 40 A/μs) / A0, IA1: 10 W
Plajă de măsurare şi senzor pentru temperatura turului şi returului: limită inferioară de defecţiune < -10°C / domeniu de afişare  0...100°C / limită superioară de defecţiune > 125°C
Plajă de măsurare senzor pentru temperatura exterioară: limită inferioară de defecţiune  < -35°C / domeniu de afişare  -30...50 °C / limită superioară de defecţiune >125°C
Temperatura ambiantă admisă 0...60 °C
Modalitate de protecţie IP44
Clasă de protecţie I
Dimensiuni BxAxH =246x184x61 mm
